热缩管的热缩效率

发布时间:2020-05-21 查看:


淘宝店上热缩管的信息

下面实际测量看一下热缩管的热缩效果。

热缩管在加热前的尺寸

使用钢尺测量热缩管在热缩之前的外径大约是10mm .

热缩管的热缩效率



热缩管在热缩前外径大约是10mm

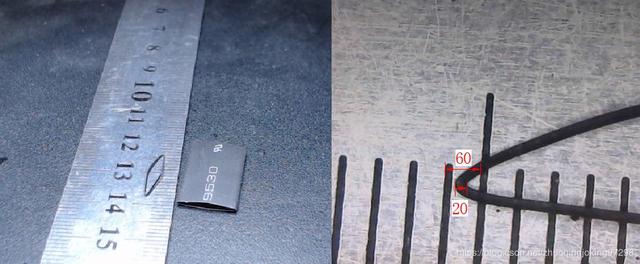

测量热缩管的壁厚,经过放大成像之后,如下图所示。下面是测量钢尺。通过对比钢尺上1mm的像素和热缩管壁厚像素,可以得到热缩管壁厚。

热缩管的热缩效率



测量热缩管在热缩前的壁厚

钢尺1毫米对应放大图像像素为:

热缩管壁厚对应的放大图像的像素为:

那么热缩管的壁厚为:



热缩管加热过程

使用气体打火机对热缩管进行均匀加热,看到热缩收缩过程。

热缩管的热缩效率



新购买的热缩管的受热收缩过程

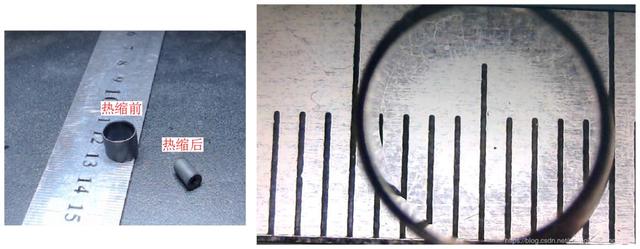

热缩管收缩后的尺寸

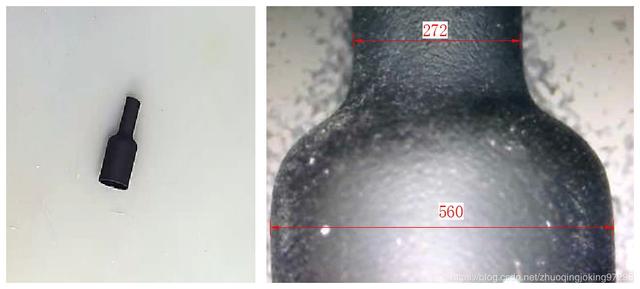

下面是热缩管收缩后的外径变化。外径收缩倍数为:

热缩管的热缩效率



放大测量热缩前后的外径

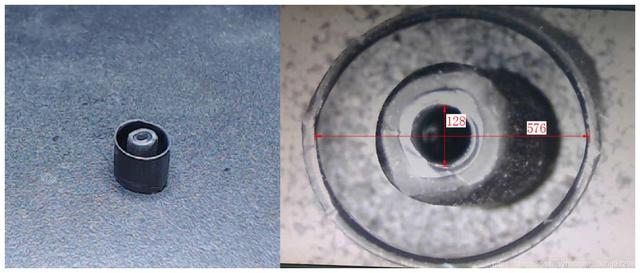

下图显示热缩管在收缩后内径的变化,内径收缩比为:

热缩管的热缩效率



测量热缩前后内径的尺寸

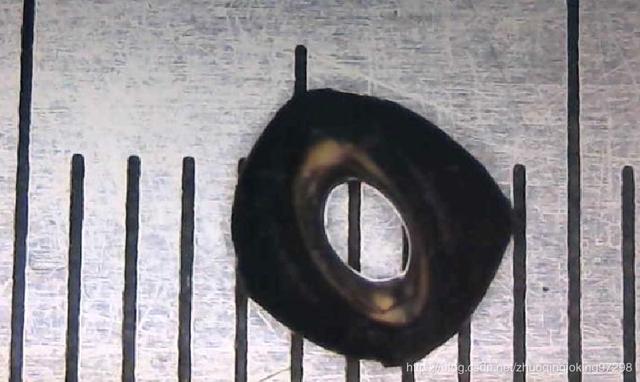

下图显示了热缩后,热缩管的壁厚大约变成了1.5mm。使用手捏热缩管,感到它已经变的相对比较坚硬了。

热缩管的热缩效率



热缩后,热缩管的壁厚

对比热缩管的性能

下面选择另外早期购买的热缩管,它压扁之后,宽度为14mm。壁厚经过显微测量之后,大约是0.3面。

热缩管的热缩效率



对比热缩管的尺寸

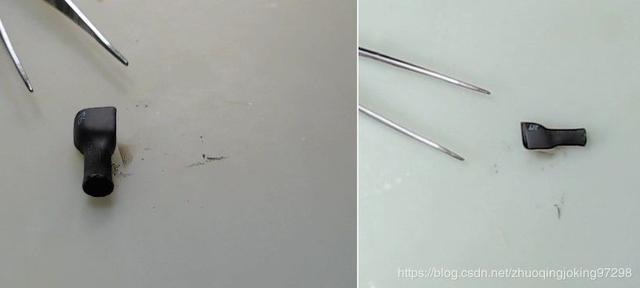

下面将对比的热缩管使用气体打火机加热使其热缩。

热缩管的热缩效率



对比热缩管的受热收缩过程

由于对比热缩管在之前呈现扁平状,热缩后,外形变成圆形,所以对比热缩比率的时候,需要考虑到形状对外径的影响。

热缩管的热缩效率



对比热缩管热缩后的形状

经过显微测量,对比热缩管热缩后的外径大约是5.5mm。热缩管在热缩前的宽度为14mm,那么热缩管的外径长度为28mm。换算成圆形,其直径为:

那么该热缩管热收缩比率为:

结论

新型的热缩管的收缩效能更强了,热缩后它的内径收缩比高达4.5倍,这与其广告所说的4倍是有一定的余量的。
