双壁管系列
产品名称：带胶双壁热缩管
产品简介：
带胶双壁热缩管由辐射交联聚烯烃材料和热熔胶共挤制造而成，外层聚烯烃绝缘、阻燃、理化电气性能优异，内层热熔胶具有缓冲机械应变性能和密封性强等特点。带胶双壁热缩管主要功能是绝缘、密封、防水、防腐、防漏气等，带胶双壁热缩管广泛应用于各类线束、电线电缆和金属管棒等的密封绝缘、防水防腐,等很多行业和领域。苏州沃杰电子科技是双壁管，带胶双壁热缩套管的专业生产厂家，欢迎来电咨询，量大从优。【产品特点】收缩温度：...
订购热线： 0512-65980871 （徐先生）
详情信息
带胶双壁热缩管由辐射交联聚烯烃材料和热熔胶共挤制造而成，外层聚烯烃绝缘、阻燃、理化电气性能优异，内层热熔胶具有缓冲机械应变性能和密封性强等特点。带胶双壁热缩管主要功能是绝缘、密封、防水、防腐、防漏气等，带胶双壁热缩管广泛应用于各类线束、电线电缆和金属管棒等的密封绝缘、防水防腐,等很多行业和领域。苏州沃杰电子科技是双壁管，带胶双壁热缩套管的专业生产厂家，欢迎来电咨询，量大从优。
【产品特点】
收缩温度：80℃-150℃
工作温度：-45℃-125℃
不需要移开连接器就可以方便修补损伤的绝缘层
可选用EVA热熔胶或聚酰胺(PA)热熔胶
高收缩比3:1、4:1可用作非规则形状物件的绝缘和密封保护
符合RoHS、REACH等环保要求
聚烯烃外层技术指标
热熔胶内层技术指标

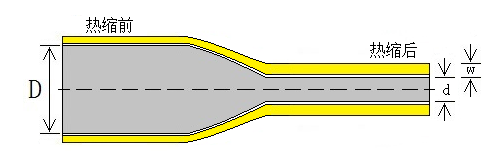

带胶双壁热缩管结构示意图
3:1带胶双壁热缩管规格表
4:1带胶双壁热缩管规格表
注：可按顾客要求订制特殊尺寸及包装
【产品特点】
收缩温度：80℃-150℃
工作温度：-45℃-125℃
不需要移开连接器就可以方便修补损伤的绝缘层
可选用EVA热熔胶或聚酰胺(PA)热熔胶
高收缩比3:1、4:1可用作非规则形状物件的绝缘和密封保护
符合RoHS、REACH等环保要求
聚烯烃外层技术指标
| 性能 | 指标 | 测试方法/条件 |
| 拉伸强度 | ≥10.4MPa | ASTM D 2671 |
| 断裂伸长率 | ≥300% | ASTM D 2671 |
| 热老化后拉伸强度 | ≥7.3MPa | 158℃×168h |
| 热老化后断裂伸长率 | ≥100% | 158℃×168h |
| 轴向变化率 | -8%～+8% | ASTM D 2671 |
| 阻燃性 | 非阻燃 | - |
| 击穿强度 | ≥15kV/mm | IEC 60243 |
| 体积电阻率 | ≥1014Ω.cm | IEC 60093 |
| 性能 | 指标 | 测试方法/条件 |
| 软化点 | 95±5℃ | ASTM E 28 |
| 吸水率 | ＜0.5% | ASTM D 570 |
| 剥离强度(胶对PE) | ≥120N/25mm | ASTM D 1000 |
| 剥离强度(胶对铝) | ≥80N/25mm | ASTM D 1000 |
3:1带胶双壁热缩管规格表
| 规格 | 供货内径D(mm) | 全缩后尺寸(mm) | 标准包装 | ||
| 内径d | 平均总壁厚w1 | 胶层壁厚w2 | (米/盘，米/根) | ||
| Φ2.4 | ≥2.4 | ≤0.80 | 0.90±0.15 | 0.35±0.10 | 200 |
| Φ3.2 | ≥3.2 | ≤1.00 | 0.95±0.15 | 0.40±0.10 | 200 |
| Φ4.8 | ≥4.8 | ≤1.60 | 1.10±0.15 | 0.40±0.10 | 100 |
| Φ6.4 | ≥6.4 | ≤2.20 | 1.20±0.15 | 0.45±0.10 | 100 |
| Φ7.9 | ≥7.9 | ≤2.70 | 1.35±0.15 | 0.50±0.10 | 100 |
| Φ9.5 | ≥9.5 | ≤3.20 | 1.45±0.20 | 0.50±0.15 | 50 |
| Φ12.7 | ≥12.7 | ≤4.20 | 1.70±0.20 | 0.50±0.15 | 25 |
| Φ15.0 | ≥15.0 | ≤5.20 | 1.80±0.20 | 0.55±0.15 | 25 |
| Φ19.1 | ≥19.1 | ≤6.30 | 2.00±0.20 | 0.55±0.15 | 25 |
| Φ25.4 | ≥25.4 | ≤8.50 | 2.10±0.25 | 0.55±0.15 | 25 |
| Φ30.0 | ≥30.0 | ≤10.2 | 2.20±0.25 | 0.60±0.15 | 1.22 |
| Φ39.0 | ≥39.0 | ≤13.5 | 2.40±0.25 | 0.60±0.15 | 1.22 |
| Φ50.0 | ≥50.0 | ≤17.0 | 2.70±0.25 | 0.80±0.15 | 1.22 |
| Φ64.0 | ≥64.0 | ≤21.0 | 3.00±0.30 | 0.80±0.20 | 1.22 |
| Φ76.0 | ≥76.0 | ≤25.0 | 3.00±0.30 | 1.00±0.20 | 1.22 |
| Φ90.0 | ≥90.0 | ≤30.0 | 3.00±0.30 | 1.00±0.20 | 1.22 |
| Φ100 | ≥100 | ≤34.0 | 3.00±0.30 | 1.00±0.20 | 1.22 |
| Φ125 | ≥125 | ≤42.0 | 3.00±0.30 | 1.00±0.15 | 1.22 |
| 规格 | 供货内径D(mm) | 全缩后尺寸(mm) | 标准包装 | ||
| 内径d | 平均总壁厚w1 | 胶层壁厚w2 | (米/盘，米/根) | ||
| Φ4.0 | ≥4.0 | ≤1.00 | 1.00±0.15 | 0.40±0.15 | 200 |
| Φ6.0 | ≥6.0 | ≤1.50 | 1.10±0.15 | 0.40±0.15 | 100 |
| Φ8.0 | ≥8.0 | ≤2.00 | 1.20±0.15 | 0.50±0.15 | 100 |
| Φ12.0 | ≥12.0 | ≤3.00 | 1.40±0.15 | 0.50±0.15 | 25 |
| Φ16.0 | ≥16.0 | ≤4.00 | 1.70±0.15 | 0.60±0.15 | 25 |
| Φ20.0 | ≥20.0 | ≤5.00 | 2.00±0.25 | 0.60±0.15 | 25 |
| Φ24.0 | ≥24.0 | ≤6.00 | 2.10±0.25 | 0.60±0.15 | 25 |
| Φ32.0 | ≥32.0 | ≤8.00 | 2.40±0.25 | 0.70±0.15 | 1.22 |
| Φ52.0 | ≥52.0 | ≤13.0 | 2.40±0.25 | 0.70±0.15 | 1.22 |
